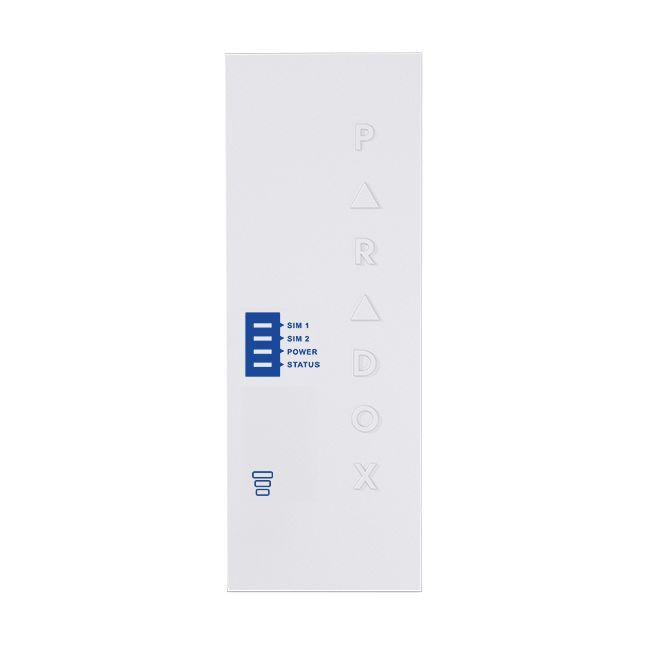

PCS265LTE AKKU

Stručné informace:
LTE / 4G / 2G / GSM komunikační plnohodnotný modul s vnitřní baterií pro ústředny PARADOX. GSM komunikátor je standardně dodáván s vestavěným akumulátorem pro případ výpadku spojení s ústřednou. Možno připojit na RS485 až 100m od ústředny pomocí CVT485 a nebo pomocí sériového portu. Nepodporuje hlasový modul VDMP3.
Objednávací kód:PCS265LTE-QF7
Interní kód:S100-1728

Dostupnost:
skladem
Pro zobrazení ceny se přihlaste nebo zaregistrujte.
Počet kusů:
Přidat do košíku

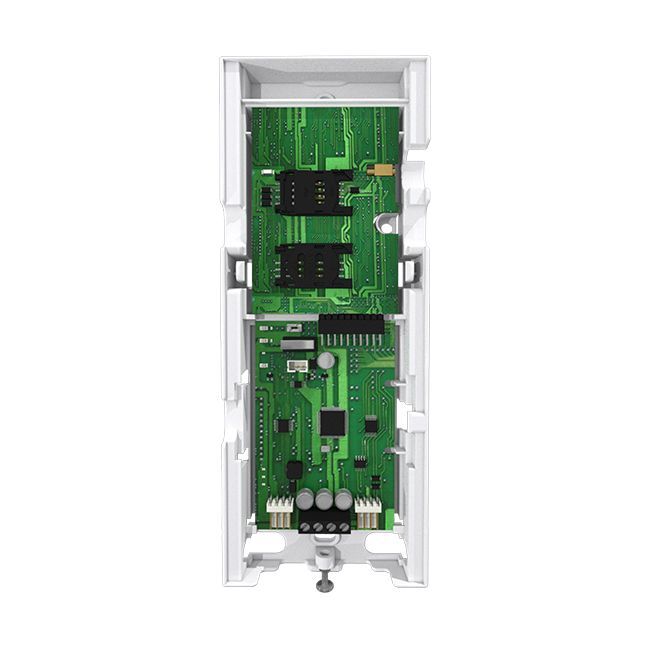

PCS265LTE AKKU Komunikační modul a brána GSM/GPRS/IP sítě LTE se záložním akumulátorem

Komunikační modul PCS265LTE poskytuje PZTS ústřednám Paradox možnost bezdrátové komunikace, přenos poplachů a systémových událostí prostřednictvím LTE4G/2G nebo pásma GSM na PCO (Pult Centrální Ochrany).
Modul je vybaven záložním akumulátorem, pomocí kterého bude modul napájen pří ztrátě spojení s ústřednou. Modul PCS265LTE je tedy schopen poslat poslední poruchovou událost při výpadku AC nebo spojení s ústřednou PARADOX.

Modul PCS265LTE lze instalovat až do 100m od EZS ústředny pomocí  převodníku CVT485 /GSM ale bez DAT. Anténu na modulu lze nainstalovat až do vzdálenosti 18m od zařízení, pomocí volitelného anténního prodloužení v závislosti na síle signálu

Vlastnosti:

  • podporuje automatický SWAN server
  • automaticky detekuje pásmo GSM/GPRS 4G/2G
  • podporuje přenos událostí na PCO IPR512 nebo IPRS7
  • podporuje přenos událostí na PCO přes pásmo GSM/GPRS i  jen SMS
  • rychlý upload / download přenos dat 4G (LTE)
  • podporuje mobilní aplikaci Insite GOLD
  • podporuje sw Babyware 5.4.3 a vyšší
  • podporuje NEWARE 4,0 a vyšší
  • Firmware upgrade i přes GPRS (LTE) 4G/2G přes SWAN
  • podporuje převodník 307USB (RS232)
  • Přenos zpráv prostřednictvím textových zpráv SMS (až 16 telefonních čísel)
  • dohled komunikace modulu s ústřednou. Pokud module nedetekuje ústřednu potom modul přenese poruchu spojení pomocí SMS.
  • Konečný uživatel může zastřežit či odstřežit systém zasláním příkazové textové SMS zprávy na SIMkartu PCS265LTE
  • Pomocí Li-ion akumulátoru (součástí balení) je modul schopen komunikovat i po výpadku spojení s ústřednou
  • podporuje převodník prodloužení CVT485/GSM režim až do 100m.
  • K modulu je možné připojit externí anténu (konektor MMCX) např: "SMS-VT11 anténa samolepící"
  • Modul se zapojuje do konektoru ústředny EBUS (GSM) nebo SERIAL (GSM/GPRS) nebo do IP150+
  • Příjem signálu lze jednoduše zvýšit i výměnou SIMkarty silnějšího operátora v lokalitě
  • Při připojení na modul IP150+ je potřeba propojovací kabel 0,5m "COMCABLE CCM1" schodný s PCS250
  • podporuje ústředny EVO192/HD FW 6.90 a vyšší
  • podporuje ústředny Magellan a Spectra FW 6.10 a vyšší
  • podporuje mobilní aplikaci (GPRS) Insite Gold
  • obsahuje zalohovací baterii 3,7V, 550mAh
  • 128-bit (AES) šifrování
  • Nepodporuje hlasový modul VDMP3
  • podporuje spojení přes mobilní aplikace INSITE GOLD
  • Nepodporuje připojení volacího modulu VDMP3.
  • (GSM/SMS) EVO/EBUS = zdířka ústředny SP/MG/J3.
  • Při síle signálu pod 15 doporučujeme externí anténu
  • Sekce (3071..) změna telefoního čísla PCO 1..
  • (Master)+(0)+(STAY) kontrolní test na PCO.
  • Od FW 4.32.002 podporuje SMS Call-back, ale na PC z kterého se připojujete musíte mít buď veřejnou IP adresu nebo musíte mít na vnitřní IP adresu LAN přesměrovaný port

Pokud zamrzne aplikace Insite Gold a SWAN nebo se nemůžete připojit pomocí PCS bran napište příkazovou SMS na číslo vložené simkarty: Padmin.RESET a pak Padmin.STATUS

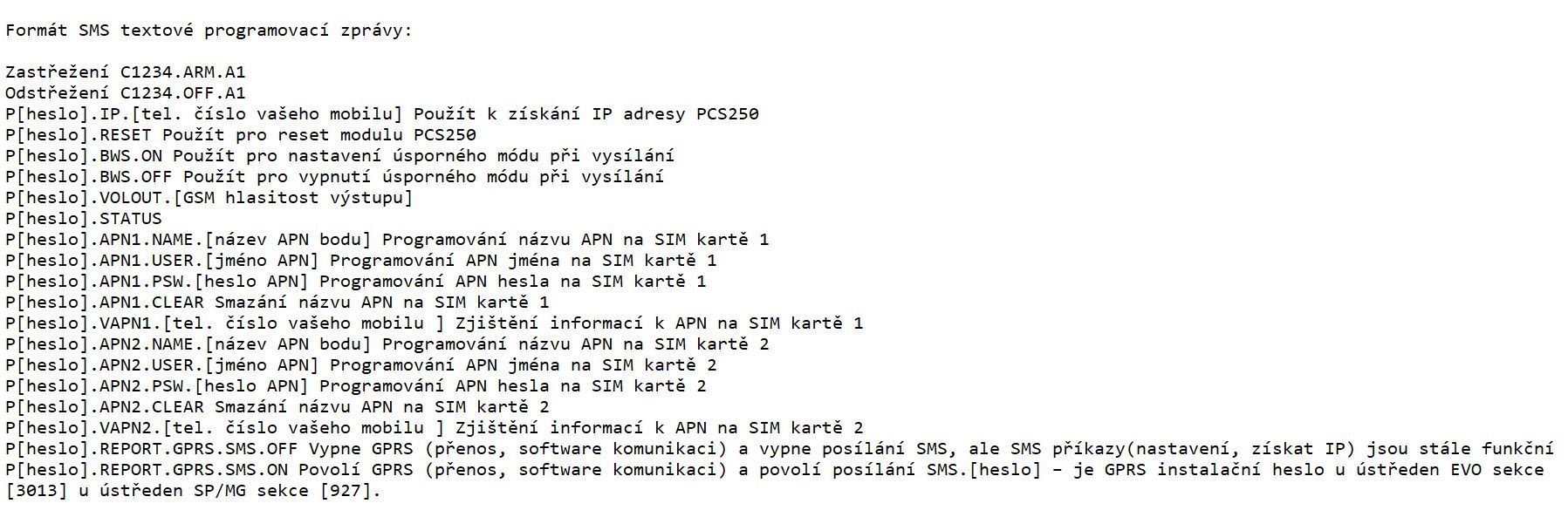

Formát SMS textové zprávy
Zastřežení C1234.ARM.A1
Odstřežení C1234.OFF.A1
P[heslo].A.[IP adresa].P[port] Použití při GPRS vzdáleném přístupu z PC ( Winload,
P[heslo].IP.[tel. číslo vašeho mobilu] Použít k získání IP adresy PCS250
P[heslo].RESET Použít pro reset modulu PCS250
P[heslo].BWS.ON Použít pro nastavení úsporného módu při vysílání
P[heslo].BWS.OFF Použít pro vypnutí úsporného módu při vysílání
P[heslo].VOLOUT.[GSM hlasitost výstupu]
Padmin.STATUS
P[heslo].APN1.NAME.[název APN bodu] Programování názvu APN na SIM kartě 1
P[heslo].APN1.USER.[jméno APN] Programování APN jména na SIM kartě 1
P[heslo].APN1.PSW.[heslo APN] Programování APN hesla na SIM kartě 1
P[heslo].APN1.CLEAR Smazání názvu APN na SIM kartě 1
P[heslo].VAPN1.[tel. číslo vašeho mobilu ] Zjištění informací k APN na SIM kartě 1
P[heslo].APN2.NAME.[název APN bodu] Programování názvu APN na SIM kartě 2
P[heslo].APN2.USER.[jméno APN] Programování APN jména na SIM kartě 2
P[heslo].APN2.PSW.[heslo APN] Programování APN hesla na SIM kartě 2
P[heslo].APN2.CLEAR Smazání názvu APN na SIM kartě 2
P[heslo].VAPN2.[tel. číslo vašeho mobilu ] Zjištění informací k APN na SIM kartě 2
P[heslo].REPORT.GPRS.SMS.OFF Vypne GPRS (přenos, software komunikaci) a vypne posílání
SMS, ale SMS příkazy(nastavení, získat IP) jsou stále funkční
P[heslo].REPORT.GPRS.SMS.ON Povolí GPRS (přenos, software komunikaci) a povolí posílání
SMS.
[heslo] – je GPRS instalační heslo u ústředen EVO sekce [3013] u ústředen SP/MG sekce [927], tovární
hodnota tohoto hesla je admin.

Link registrace do speciálního Instalačního menu Insite Gold: https://www.paradox.com/Login/Default.asp

Změta tel.čísla pro SMS: (Master kód)+(0)+(1)+(číslo pozice)+(zadat nové tel.číslo).

Technické parametry:

Kompatibilita

EVO192/HD, SPECTRA, MAGELLAN, MG505E, MG5075

GSM pásma LTE/4G/3G automatická detekce pásma i dle SIMkarty
Anténna 5 pásmová, širokopásmová
Napájení 12Vdc (z ústředny "SERIAL" nebo samostatného zdroje)
Odběr 60 mA, max. 300 mA
Akumulátor ANO, 3.7V 600 mAh
Provozní teplota -20 to 50°C (32 to 122°F)
Kódování 128-bit (AES)
SMS protokol 7-bit (GSM:3GPP TS 23.038/GSM03.38) nebo 16-bit (UCS2 ISO/IEC10646)
Rozměry 20.8 x 7.5 x 2 cm
Certifikát EN 50131-1 Grade 3 Class II, EN
50136-1 ATS Category SP5







Přijímač IP, HW k pultu centralizované ochrany "PCO" a "PPC" komunikující po IP síti od PARADOXu.
