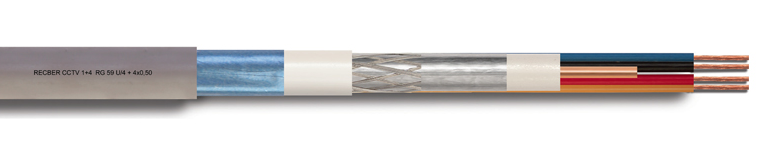

Koaxiální kabel RG59U / 4 Cu/Al a vodiče 2 x 075 mm²

Koaxiální kabel RG59U/4 s vodiči 2x0,75 mm pro napájení a nebo telemetrii.

Impedance 75 ± 3 Ω, nominální kapacita 54 ± 2 pF / m.

Průměr kabelu 9.30 mm, šedá izolace, baleno po 100 m.

Útlum koaxiálního kabelu:

• 50 MHz 5.95 dB/100 m

• 200 MHz 11.71 dB/100 m

• 470 MHz 18.08 dB/100 m

• 860 MHz 24.79 dB/100 m

• 1000 MHz 26.85 dB/100 m

Zpětná ztráta:

• 5-470 MHz > 20 dB

• 470-1000 MHz > 18 dBm

Standardy: TSE K 212

Provozní teplota: -30 °C ...+70 °C

Provozní napětí max. 1000 V

Testované na napětí 2500 V

Požární odlnost: EN 60332-1-2

EU declaration of conformity

LVD Low Voltage Directive 2014/35/EU

RoHS Restriction of Hazardous Substances 2011/65/EU

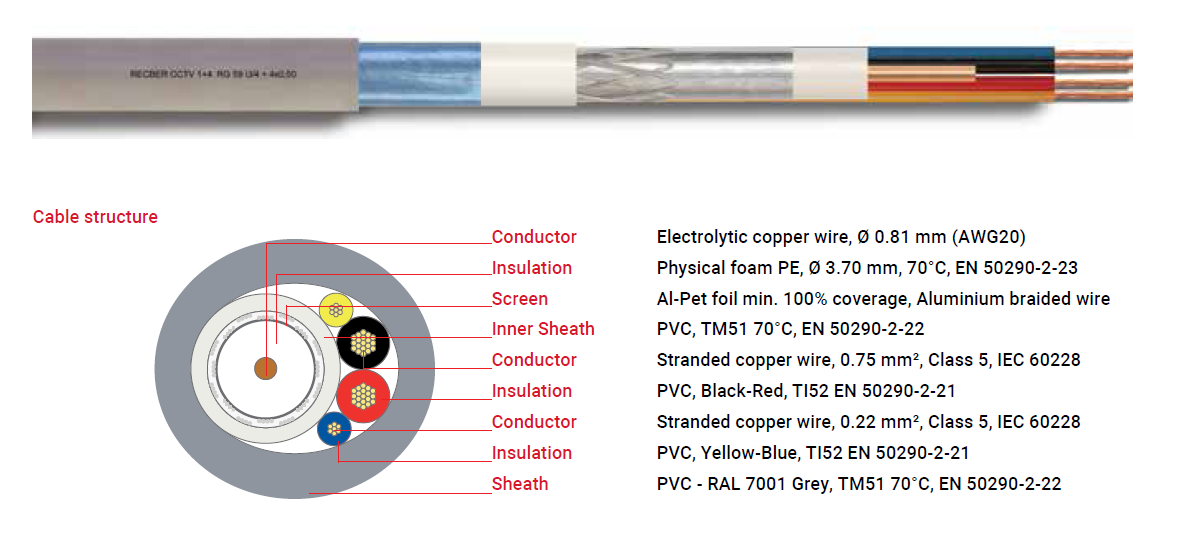

Použité materiály:

Conductor Electrolytic copper wire, Ø 0.81 mm (AWG20)

Insulation Physical foam PE, Ø 3.70 mm, 70°C, EN 50290-2-23 Screen Al-Pet foil min. 100% coverage, Aluminium braided wire

Inner Sheath PVC, TM51 70°C, EN 50290-2-22

Conductor Stranded copper wire, 0.75 mm², Class 5, IEC 60228

Insulation PVC, Black-Red, TI52 EN 50290-2-21

Conductor Stranded copper wire, 0.22 mm², Class 5, IEC 60228

Insulation PVC, Yellow-Blue, TI52 EN 50290-2-21

Sheath PVC – RAL 7001 Grey, TM51 70°C, EN 50290-2-22
